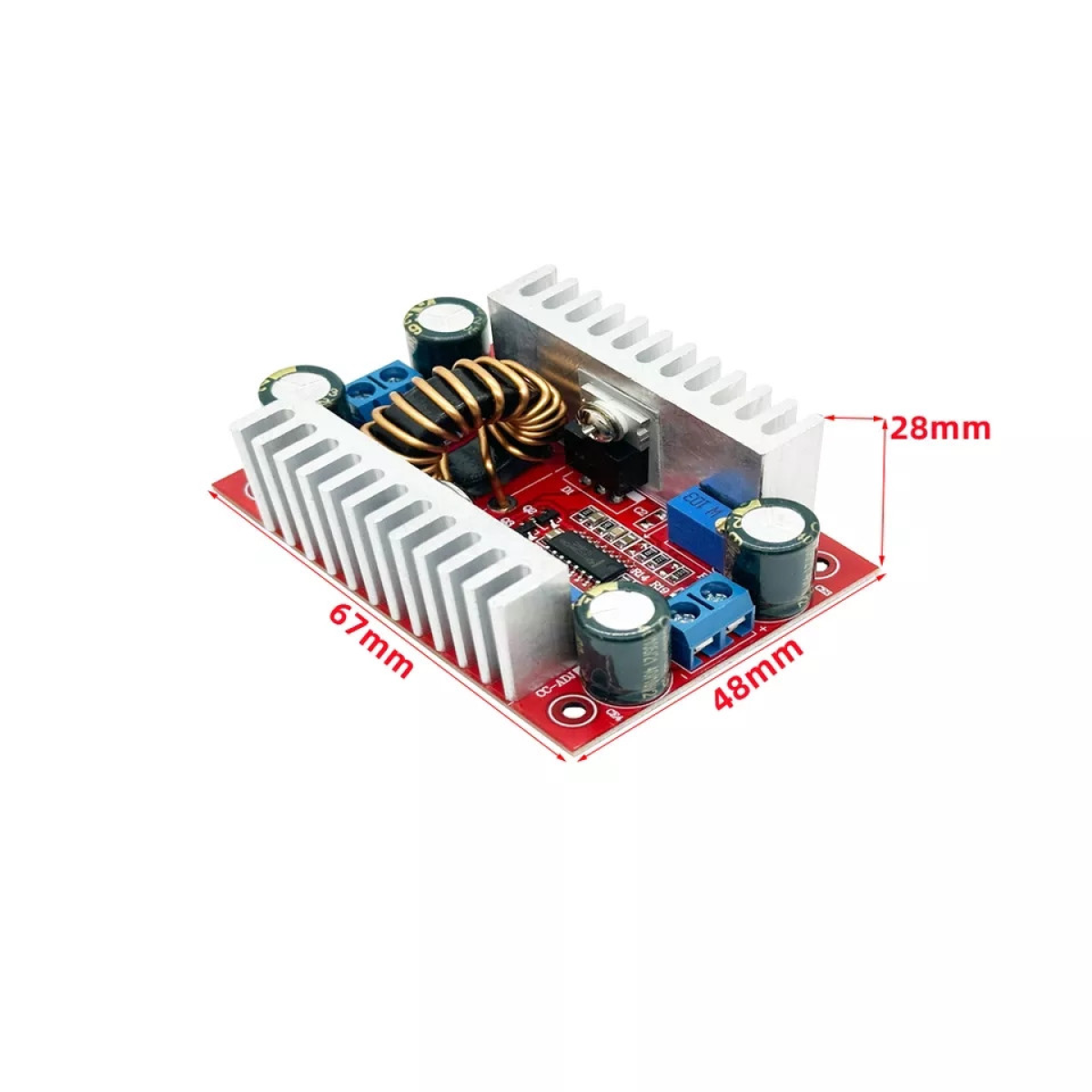

DC-DC підвищуючий перетворювач 400 W/12 A 8,5 V-50 V/10 V-60 V

Опис

Підвищувальний перетворювач з можливістю регулювання вихідної напруги і сили струму.

ККД модуля варіюється від 94% до 96%.

Модуль не має захисту від КЗ (короткого замикання) і переполюсування (неправильної полярності підключення)!

При значенні температури навколишнього середовища 40 °C, рекомендується використовувати примусове охолодження!

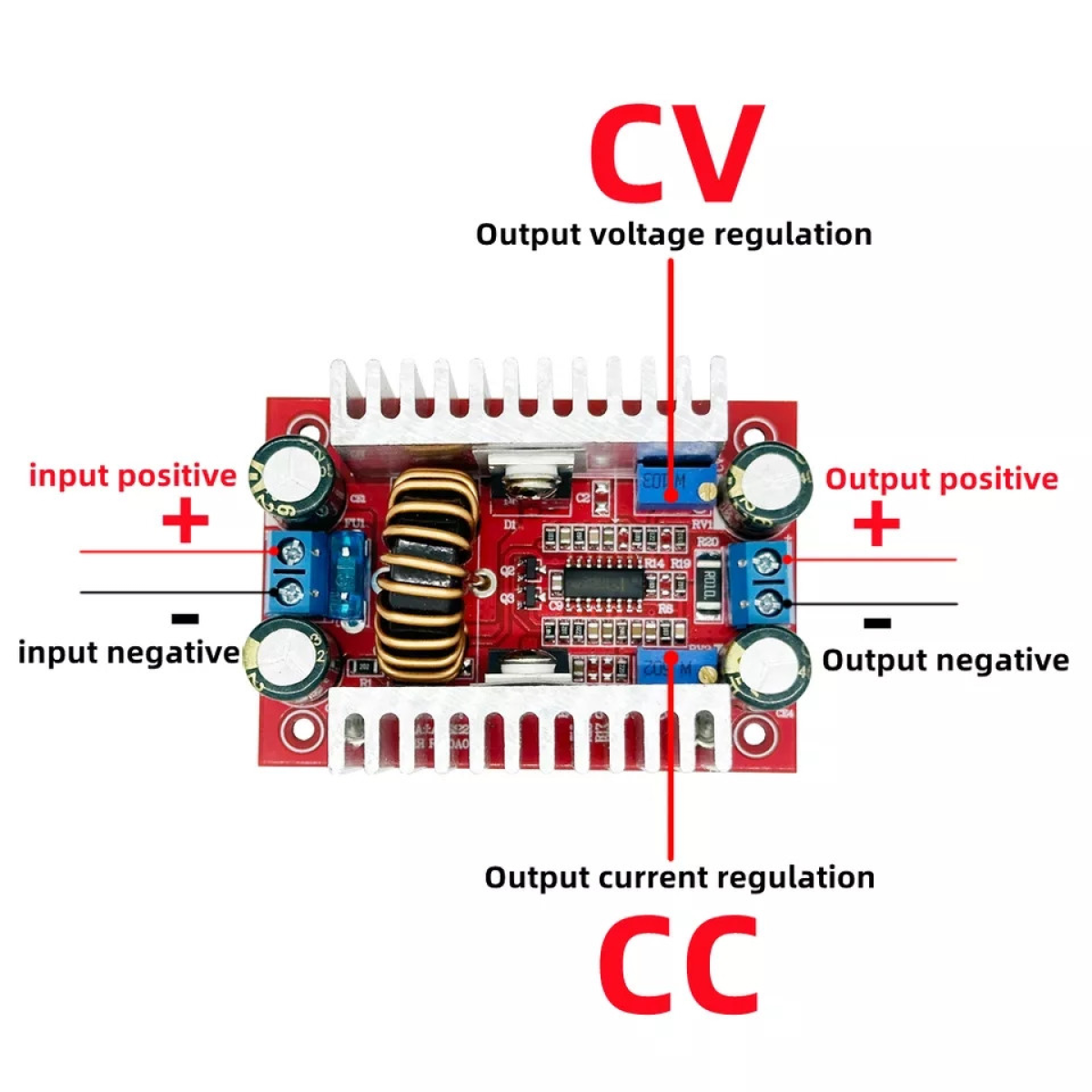

Клеми підключення живлення і навантаження

IN +: вхідна напруга 8,5–50 V

IN −: земля

OUT +: вихідна напруга 10–60 V

OUT −: загальний провід

Технічні характеристики

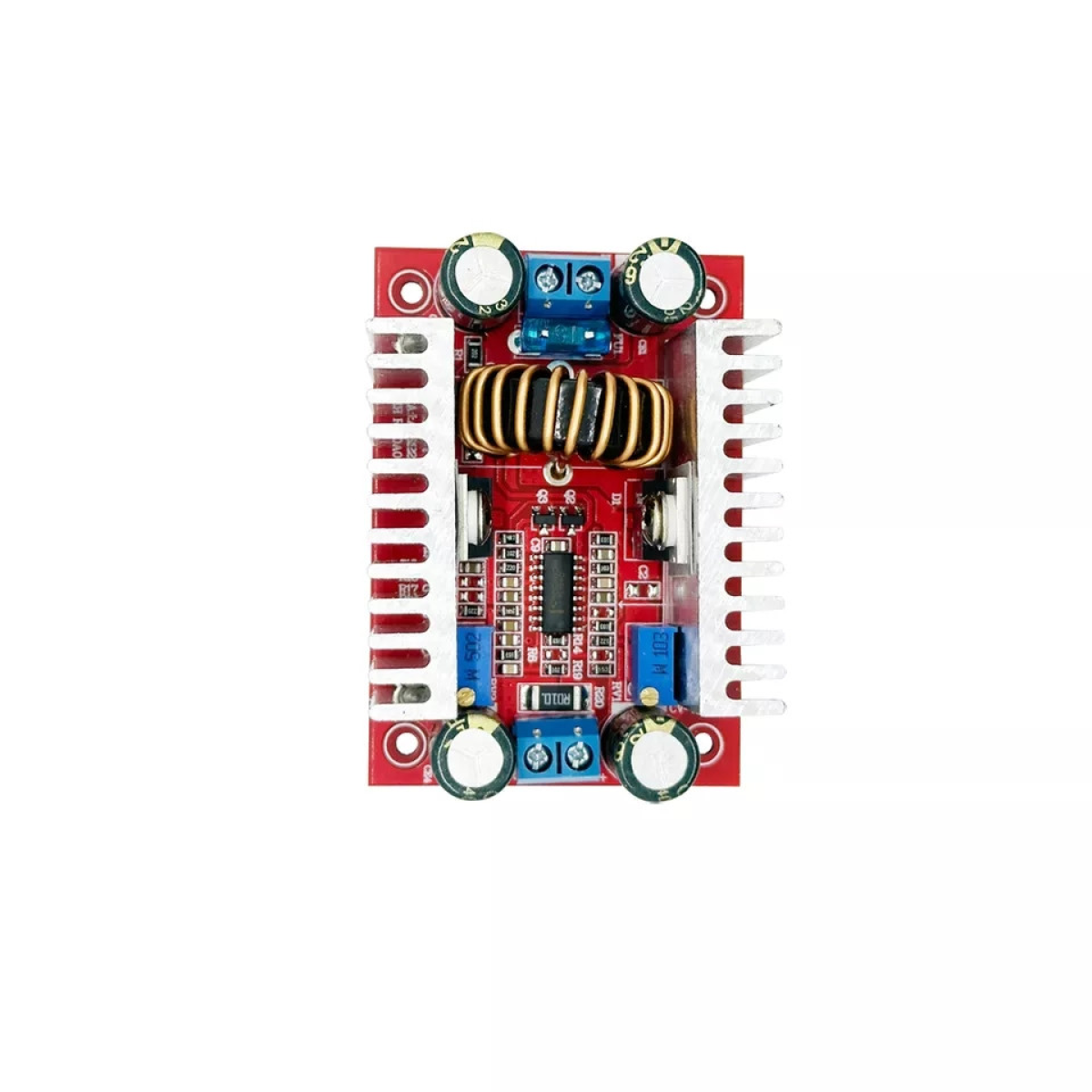

Регулювання модуля здійснюється за допомогою трьох змінних резисторів:

R1 (зліва вгорі): регулювання вихідної напруги

R2 (справа вгорі): регулювання вихідної сили струму

R3 (зліва внизу): регулювання значення спрацьовування захисту від пониження напруги

Індикацією роботи модуля служить білий світлодіод, підключений до шин живлення.
