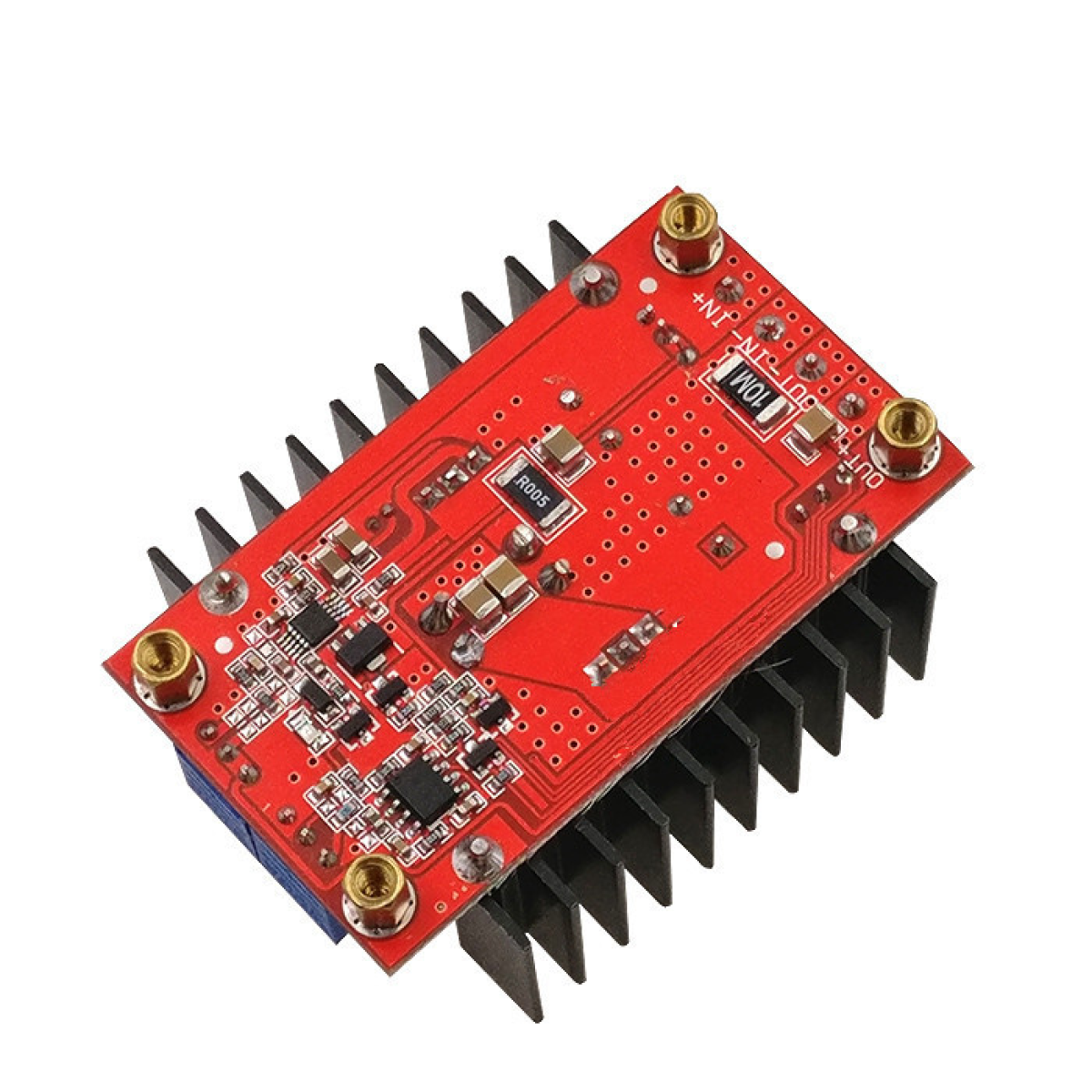

DC-DC підвищуючий понижучий (2в одному) перетворювач 80 W/8 A 9 V-35 V/1 V-35 V

Опис

Підвищувальний, понижувальний (2в одному) перетворювач з можливістю регулювання вихідної напруги і сили струму.

ККД модуля варіюється від 94% до 96%. Діапазон регулювання вихідної напруги становить: від 1 V до 35 V. Діапазон вхідної напруги становить: від 10 V до 32 V.

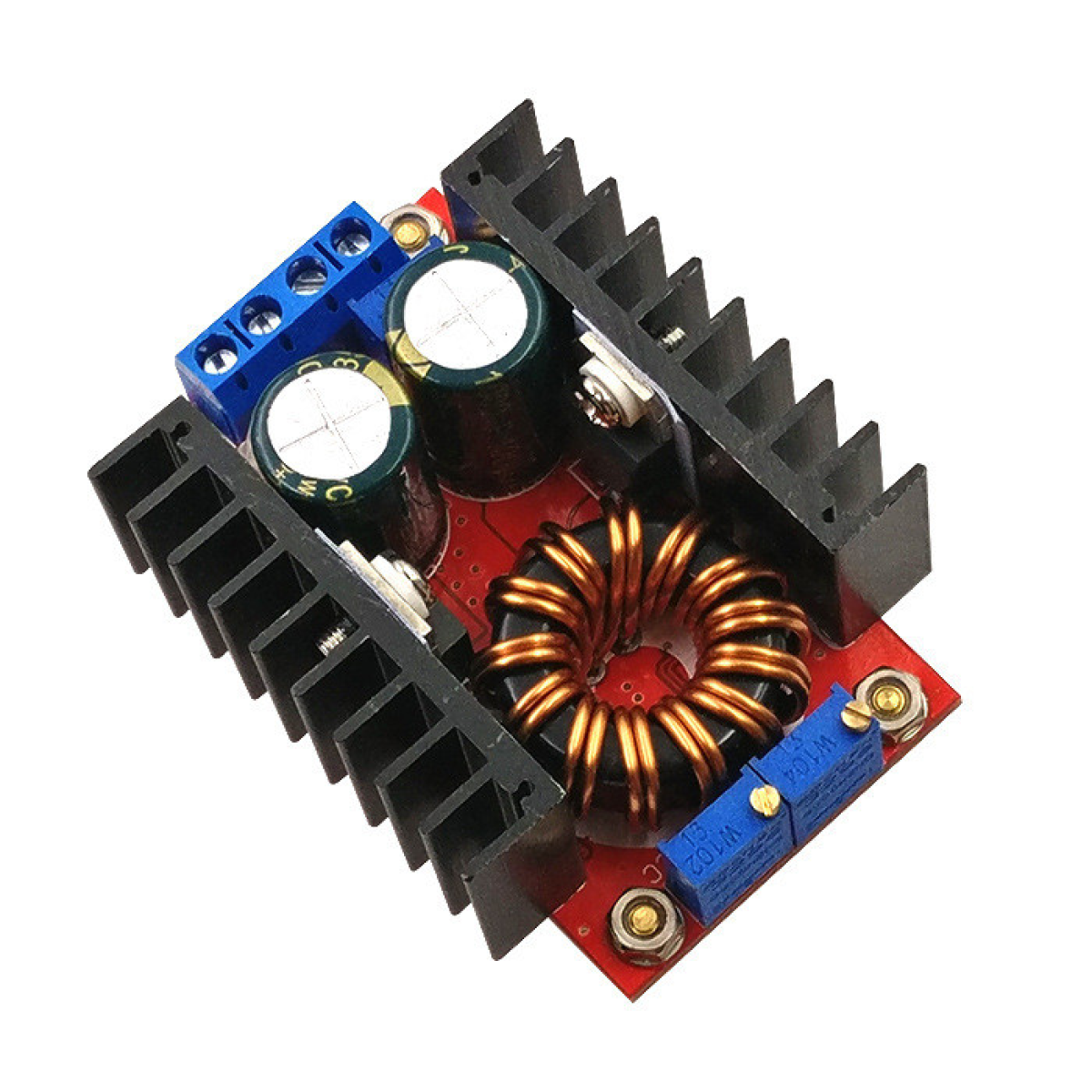

Регулювання модуля здійснюється за допомогою трьох змінних резисторів:

– R1 (зліва вгорі): регулювання вихідної напруги

– R2 (справа вгорі): регулювання вихідної сили струму

– R3 (зліва внизу): регулювання значення спрацьовування захисту від пониження напруги

Індикацією роботи модуля служить білий світлодіод, підключений до шин живлення.

Модуль не має захисту від КЗ (короткого замикання) і переполюсування (неправильної полярності підключення)!

При значенні температури навколишнього середовища 40 °C, рекомендується використовувати примусове охолодження!

Клеми підключення живлення і навантаження

– IN +: вхідна напруга 9–35 V

– IN-: земля

– OUT +: вихідна напруга 1–35 V

– OUT-: загальний провід

Технічні характеристики
